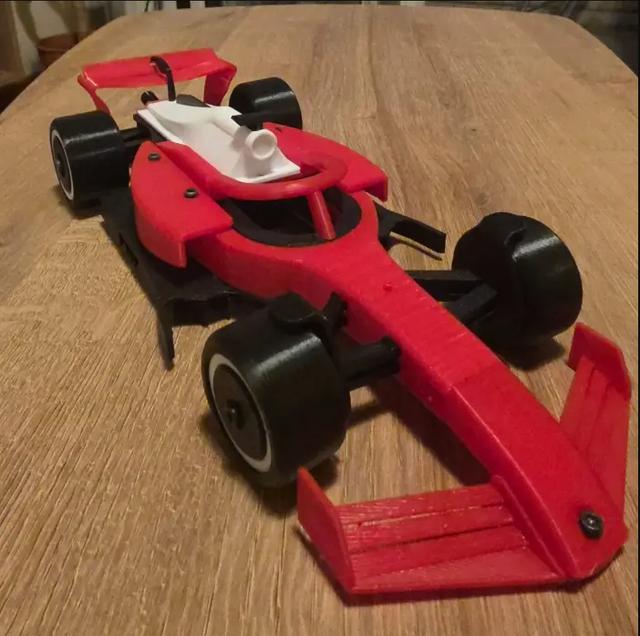

Auto Formula 1 / Formula 1 car / F1 (28x12cms)

El ensamblado del modelo en su mayoría se logra usando tornillos (detalle de tamaños más abajo), y unas pocas piezas se fijan usando pegamento. Utlicé estas herramientas para construirlo: Diseño 3D: FreeCad Slicer: Creality Print Impresora: Creality Ender 3V3 Material: PLA Lista de piezas imprimibles Chasis. Post-cabina exterior. Post-cabina central. Aleta post-cabina. Faldón lateral izquierdo. Faldon lateral derecho. Piso. Trompa Acople trompa-ala delantera. Ala delantera. Aleron. Escape/acople alerón. Brazo suspensión trasera. (x2) Brazo suspensión delantera. Llanta delantera. Llanta trasera. Cubierta delantera. Cubierta trasera. Cámara de abordo. Halo. Cuna de piso. Brazo DRS. Adicionales no imprimibles: 21. Tornillos M3 x 5mm 22. Tornillos M3 x 10mm 23. Pegamento. Orden de armado sugerido: 1). Acoplar la cuna-de-piso (21) al piso (7) usando pegamento en las aletas de la pieza (21). 2). Unir el chasis (1) con post-cabina-exterior (2) y post-cabina-central usando dos tornillos (21). 3). Introducir y centrar los brazos de suspensión trasera (13) al chasis en la parte posterior. 4). Fijar el chasis al piso usando dos tornillos (21). 5). Posicionar la trompa (8) al chasis en la parte frontal rodeando la cabina hasta hacer coincidir las perforaciones. Sumar el faldon lateral izquierdo (5), hacer coincidir la perforación con el chasis y usar un tornillo largo (22) en el orificio delantero y un tornillo corto (21) en la parte trasera. Una vez logrado, repetir con el faldón derecho. 6). Acoplar la trompa (8) al acople-ala-delantara (9) usando un tornillo corto (21). 7). Acoplar el ala-delantera (10) al acople-trompa-ala (9). 8). Fijar el aleron (11) al escape (12) usando dos tornillos cortos (21). 9). Fijar el conjunto escape/aleron del punto anterior, a la parte posterior del piso usando un tornillo corto (21). 10). Acoplar a presión los 4 brazos de suspensión delantra a la trompa. 11). Acoplar la llanta delantera izquierda (15) a los brazos de suspensión, suando un tornillo corto (21). Repetir para el lado derecho. 12). Acoplar la llanta trasera izquierda (16) al extremo izquierdo de los brazos de suspensión trasera, usando un tornillo corto (21). Repetir para el lado derecho. 13). Acoplar la cubierta delantera izquierda a la llanta delantera izquierda usando un tornillo corto (21). Repetir para el lado derecho. 14). Acoplar la cubierta trasera izquierda a la llanta tracera izquierda usando un tornillo corto (21). Repetir para el lado derecho. 15). Usando pegamento, fijar la cámara de abordo (19) en el tope de la post-cabina-central (3). 16). Usando pegamento, fijar el halo (20) a la pieza post-cabina-exterior (2). 17). Usando pegamento, fijar el brazo de activación de DRS (22) a la ranura del post cabina central (3). 18). Usando pegamento, fijar los aros de color delantereros y traseros a las cubiertas.
