CalaTech Rally Whell Tool

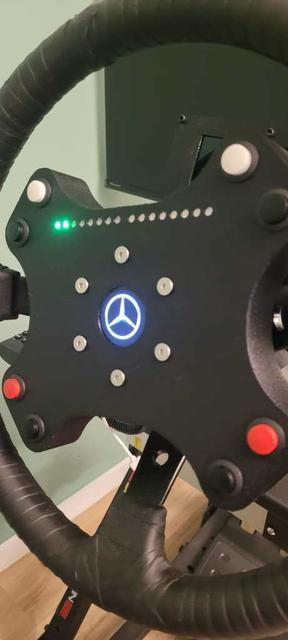

This custom-designed DIY Dashboard Add-On is built for rally steering wheels with a standard 70mm 6-hole bolt pattern. It combines telemetry display and a button box into one compact, durable housing. Key Features: Brand Logos: Automatic car logo display via SimHub. Currently, 6 brands (e.g., Porsche, Ferrari, Ford) are implemented, with memory space for up to 16 logos. Controls: 8 mounts for 16mm momentary buttons. Display: 16 RGB LEDs for RPM/Shift light and a TFT display for gear, speed, and flags. Connectivity: Automatically detects the current car and switches the logo accordingly. Print Settings: Infill: 25% (for durability on Force Feedback wheels) Supports: Tree supports are highly recommended for the top cover. Filament usage: approx. 350g (PETG or PLA+ recommended). Components & Costs (approx. 20€ total): Microcontroller: ESP32 D1 Mini (or standard ESP32 Dev Kit). Buttons: 8x 16mm Push Buttons. Display: 240x240 TFT (ST7789 compatible). LEDs: 16x WS2812B (RGB). Software Note: A detailed manual and the Arduino sketch will be released soon. Logos are converted using the "LCD Image Converter" tool into the required array format (transparent, 16-bit). Was du beim Upload beachten solltest: Tags: Nutze Begriffe wie: SimRacing, SimHub, Dashboard, Rally, ESP32, CalaTech. Dateien: Lade die STL-Dateien einzeln hoch (Gehäuse und Deckel separat), damit die Leute die Baum-Stützen nur für den Deckel aktivieren können. Video: Vergiss nicht, deinen YouTube-Link unter "Add Video" einzufügen, damit man das automatische Umschalten der Logos sieht. Das ist ein fantastisches Paket für die Community! Viel Erfolg beim Release auf Thingiverse! Deutsch Projekt-Beschreibung Dieses selbst entworfene DIY-Dashboard-Add-On wurde speziell für Rallye-Lenkräder mit einer 70mm 6-Loch Halterung entwickelt. Es kombiniert Telemetrie-Anzeige und Steuerkonsole in einem kompakten, robusten Gehäuse. Hauptmerkmale: Marken-Logos: Automatische Anzeige von Fahrzeuglogos über SimHub. Aktuell sind 6 Marken (z.B. Porsche, Ferrari, Ford) implementiert, Speicherplatz für bis zu 16 Marken ist vorhanden. Steuerung: 8 Bohrungen für 16mm Taster. Anzeige: 16 RGB LEDs für RPM/Schaltblitz und ein TFT-Display für Gang, Speed und Flaggen. Konnektivität: Erkennt automatisch das gewählte Fahrzeug und wechselt das Logo. Druck-Einstellungen: Infill: 25% (für hohe Stabilität am Force Feedback Lenkrad) Stützstruktur: Baum-Stützen (Tree Support) dringend empfohlen für den Deckel. Materialverbrauch: ca. 350g Filament (PETG oder PLA+ empfohlen). Bauteile & Kosten (ca. 20€ Gesamtkosten): Mikrocontroller: ESP32 D1 Mini (oder Standard ESP32 Dev Kit). Taster: 8x 16mm Drucktaster. Display: 240x240 TFT (kompatibel mit ST7789). LEDs: 16x WS2812B (RGB). Software-Hinweis: Eine detaillierte Anleitung und der Sketch folgen in Kürze. Die Logos werden mit dem Tool "LCD Image Converter" in das passende Array-Format umgewandelt (transparent, 16-bit).
