Cône mesure débit

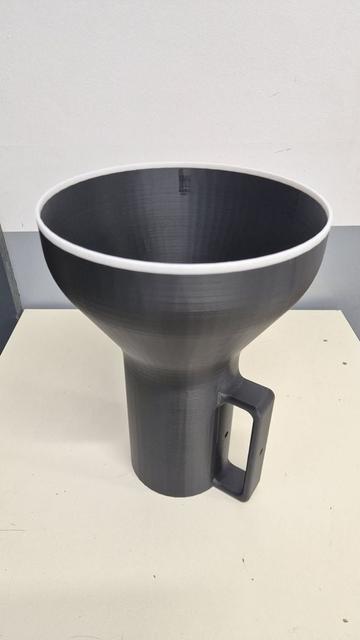

Voici le design d'un cône de mesure pour régler les débits d'air d'une VMC. Il ne respecte surement pas les principes de l'écoulement des fluides (surtout au niveau de la sortie qui devrait s'évaser), mais il m'a permis de faire des mesures suffisante pour régler les débits de ma VMC DF. Ce cône permet de mesurer le débit d'air en sortie d'une bouche d'aération en le plaquant autour de la bouche. Son diamètre de 250mm lui permet de s'adapter à toute les bouches. Le principe est d'utiliser un anémomètre à fil chaud placé dans un conduit de section connue (ici 125mm de diamètre) pour obtenir un débit à partir du calcul de D=S.v (D en m3/s, S en m2, v en m/s). J'ai utilisé un anémomètre Testo 405i qui associé a une application sur le smartphone donne directement le débit après paramétrage. Par contre, pour l'imprimer il faut une assez grande imprimante (mini 300 x 300x350). J'ai utilisé une Créality K2plus. Le fichier source est fourni (Solidworks 2017) permettant de modifier les dimensions si cela est utile.
