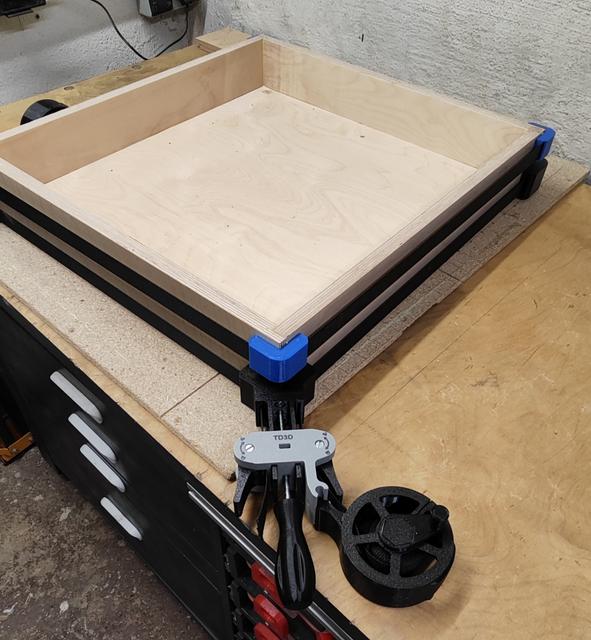

corner belt clamp, picture frame clamp

Ich habe hier einen Rahmenspanner entwickelt welcher günstig und einfach nachzubauen ist. Den Bandaufwickler habe ich von "@Radicalreel" remixed. Die restlichen Teile dafür müssen aus der Originaldatei entnommen werden. Natürlich kann bei diesem komplett aus Kunststoff gedruckten Teil nicht ganz so viel Spannkraft aufgebaut werden, wie bei einem gekauften Rahmenspanner mir verstärkten Metallteilen. Ich habe jedoch festgestellt dass die Spannkraft für einfache Verleimungen durchaus ausreichend ist. Falls jemand noch irgendwelche Verbesserungen vorschlage kann diese gerne miteinbringen. Viel Spaß beim nachbauen :) Teileliste: M5x10mm Innensechskantschraube2xGewindestange M614cmM5x45mm Innensechskantschraube2xMutter oder Hutmutter M52xM6 Mutter 2x M5x6x7mm Einschmelzgewinde https://www.amazon.de/dp/B0CRHM21VX?asc_source=01HW8VZ99SQJM9DEFYXBNCY3WX&ref=ppx_yo2ov_dt_b_fed_asin_title&tag=snxde295-21&th=1 2x1x Unterlagscheibe M4 groß Zusätzlich benötigt man noch loctite (hochfest) und optional etwas Schmierfett Für die gedruckten Teile empfehle ich PETG mit min. 5 Perimeter, top und bottom layer und 25% infill gyorid. bei mit hat es mit diesen einstellungen gut funktioniert. Bauanleitung: 📷 Image redacted — claim this model to add your own media 📷 Image redacted — claim this model to add your own media 📷 Image redacted — claim this model to add your own media 📷 Image redacted — claim this model to add your own media
