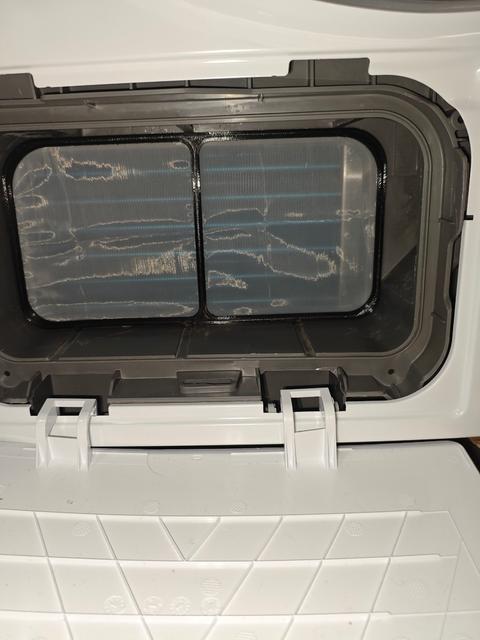

Нижний фильтр для сушильной машины DEXP DM-F9HDMA/WB

Описание Похоже, что DNS выпустила обновлённую версию сушильной машины со старой конструкцией, но с новым посадочным местом под фильтр. Модель с Thingiverse: https://www.thingiverse.com/thing:6651465 — мне не подошла, так как она шире моего отверстия. Поэтому пришлось делать свою модель с нуля. Как понять, подойдёт ли эта модель вам Обратите внимание на следующие признаки: Отсек фильтра выполнен из тёмно-серого пластика (а не белого) На дне есть 3 небольшие канавки (см. фото) Если у вас гладкое дно без канавок, то вам подойдёт оригинальная модель: https://www.thingiverse.com/thing:6651465 Что понадобится PETG (рекомендуется для печати) Мешок-сетка для творога (например, с Ozon) Паяльник или любой тонкий нагреваемый инструмент (необязательно) Цианакрилатный клей (секундный, Cosmofen и т.п.) Инструкция по сборке Распечатайте модель 2 раза (если без экспериментов — используйте только Модель №1 ДВАЖДЫ) Вырежьте сетку чуть больше размера модели Наложите сетку на одну из моделей: аккуратно разгладьте и натяните при необходимости зафиксируйте, припаивая точечно паяльником (см. фото) ⚠️ Важно: сетка должна плотно прилегать, иначе можно прожечь большие отверстия Обрежьте лишнюю сетку Возьмите вторую модель: примерьте перед приклеиванием нанесите секундный клей по всему контуру приклейте к первой модели с сеткой ⚠️ Обратите внимание: у модели есть левая и правая сторона — перед склейкой убедитесь, что всё ориентировано правильно В итоге должен получиться «сэндвич», где сетка находится между двумя частями (см. фото) Готово — фильтр собран. Он достаточно плотно фиксируется в посадочном месте. Дополнительно (ручка) Можно распечатать ручку и приклеить её к левому краю фильтра: крепление — на секундный клей возможно, потребуется рассверлить отверстие под штырёк (который есть на крышке) размер ручки может не подойти — текущая версия уменьшена на 2 мм и не была полноценно протестирована Модель №2 (экспериментальная) Это тестовая версия с прижимными штырьками: в посадочное место входит между штырьками и крышкой остаётся зазор ~2–4 мм → требуется наплавление пластика или двусторонний скотч после печати штырьки желательно дополнительно обработать паяльником для улучшения адгезии (особенность печати вертикальных элементов) ❌ В текущем виде не рекомендуется к использованию 👉 Более простой и надёжный вариант — использовать двусторонний скотч для прижима фильтра: быстрее и герметичнее. P.S. На последнем фото можно видеть результат работы фильтра при однократной сушке небольшого количества белья(~4кг)
