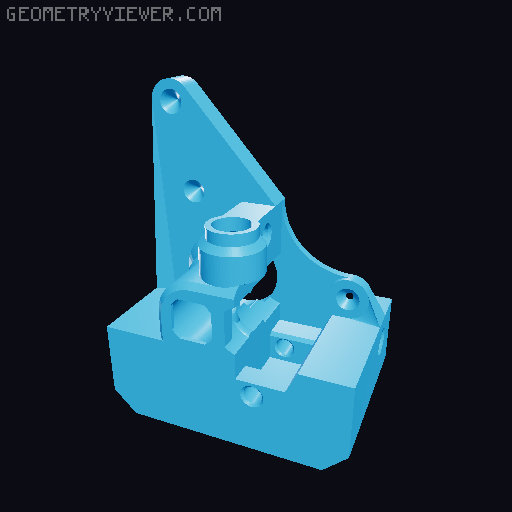

[FBG6 × BMG × Nema-14] feeder for stock head

Crossbred Zohan11 + mmaurice projects for Nema-14 on stock head of Flying Bear Ghost 6. There are two variations — for FDM and for SLA printing. Please note that during SLA printing, the fused nuts must be glued not fused in, so the niches for them are made different and larger. The SLA version has recesses that need to be drilled (3 mm, 3.5 mm) instead of through holes. The presser foot was taken from the original Zohan project, because I didn't have enough strength for it anymore. Little hint If this is your first time changing the motor to a Nema-14 and the feeder filling to a BMG, here's a little hint that I followed: Extruder resolution = ( [Motor resolution] × [Gear ratio] ) / ( [Pitch reduction] × π × [Wheel diameter] ) Motor resolution (Nema-14) = 200 Gear ratio of the gearbox (BMG) = 3/1 Gear ratio from motor replacement (Nema-17 / Nema-14) = 17/10 Pitch reduction = 1/16 units Diameter of the feed gear (BMG) ≈7.26 mm Extruder resolution = (200 × [3 × 1.7]) / (1/16 × 3.14 × 7.26) = 16320 / 22.8 = 715 units. Небольшая подсказка Если вы впервые меняете мотор на Nema-14 и начинку фидера на BMG, вот небольшая подсказка, которой я пользовался: Разрешение экструдера = ( [Разрешение мотора] × [Передаточное отношение] ) / ( [Дробление шагов] × π × [Диаметр колеса] ) Разрешение мотора (Nema-14) = 200 ед. Передаточное отношение редуктора (BMG) = 3/1 ед. Передаточное отношение от замены двигателя (Nema-17 / Nema-14) = 17/10 ед. Дробление шага мотора экструдера (драйвер) = 1/16 ед. Диаметр подающей шестерни (BMG) ≈7.27 мм Разрешение экструдера = (200 × [3 × 1.7]) / (1/16 × 3.14 × 7.27) = (1020 × 16) / 22.84 = 16320 / 22.84 = 715 ед. Смотрел отсюда: https://youtu.be/Mga_ezYDTNI M302 S0; Отключить защиту от холодного экструдирования M83; Установить относительные координаты экструдера M92 E715; Установить разрешение экструдера на 715 ед. G1 E100 F600; Выдавить 100 мм пластика со скоростью 600 мм/мин. Новое разрешение = [Старое разрешение] × [Должно было выдавиться] / [Выдавилось] При необходимости повторить. M500; Сохранить данные в EEPROM Дополнительно: https://3dspec.ru/kalibrovka-jekstrudera-s-kalkuljatorom/ Материалы Свёрла 2 мм, 3 мм, 3.5 мм, 4 мм (сверлить и ровнять отверстия) Закладные втулки (вплавляемые гайки) М3, 4 штуки Эпоксидный клей (для версии SLA) либо паяльник (для версии FDM) Винты М3 ×16 , 2 штуки (для крепления мотора) Винт М3 ×10 , 1 штука (для крепления передней части к задней) Детали экструдера BMG (начинка фидера) Мотор Nema-14 Переходник либо обжимка и клеммы JST У стокового мотора Nema-17 гнездо "папа" [M] JST PH2.0 6pin (хотя используются только 4 пина). Соответственно, конец стокового управляющего провода содержит разъём "мама" [F] JST PH2.0 6pin . А у того Nema-14, который купил я , шнурок с разъёмом [F] JST PH2.0 4pin , и провод, который к нему подключается, кончается другими клеммами (типа [M], "папа"), которые нельзя просто переставить. Поэтому на управляющем проводе [F] PH2 6pin потребовалось заменить на [F] PH2 4pin и вставить между ними переходник [M] PH2 4pin <=> [M] PH2 4pin — например, гнездо для установки на плату .
