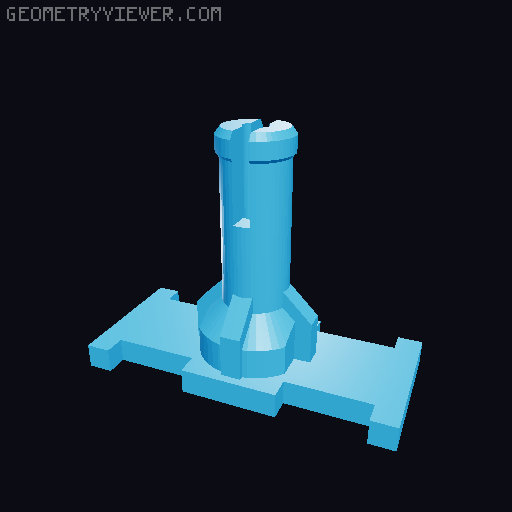

Märklin 73405 pickup shoe - shorter

English Sometimes the power pickup shoe located under a passenger car (for lighting, for example) is too low and lifts the bogie when passing over high spikes (on a switch). Based on a Märklin 73405 pickup shoe , this design allows the original plastic part to be replaced with a slightly shorter 3D print. This gives the spring to compress and prevents it from lifting the bogie. Please note: since my bogie had three grooves, I drew three lugs on the new part! (the old one only had two). Check whether your bogie has three notches. EDIT : In order to cover all possibilities, I have added a bracket with two lugs. You can choose the one that suits you best. The source file is also available (Sketchup 2017). For printing: Nozzel : 0,2 mm Layer : 0,1 mm Ventilation: 30% from layer 90 important because it's a very small part and a layer barely lasts a few seconds! Français Il arrive que le patin de prise de courant situé sous une voiture (pour l'éclairage par exemple) soit trop bas et soulève le bogie lors du passage sur des picots hauts (sur un aiguillage). Sur base d'un patin Märklin 73405 , ce design permet de remplacer la pièce plastique d'origine par une impression 3D légèrement plus courte. De cette manière, le ressort a de la place pour se compresser et ne soulève plus le bogie. Attention : puisque mon bogie était muni de trois rainures, j'ai dessiné trois tenons sur la nouvelle pièce ! (l'ancienne n'en avait que deux). Vérifiez si votre bogie possède trois rainures. EDIT : afin de couvrir toutes les possibilités, j'ai ajouté un support avec deux tenons. Vous pouvez choisir celui qui convient le mieux. Le fichier source est également disponible (Sketchup 2017). Pour l'impression : Buse : 0,2 mm Épaisseur couche : 0,1 mm Ventilation : 30% à partir de la couche 90 important car la pièce est très petite et une couche dure à peine quelques secondes !
