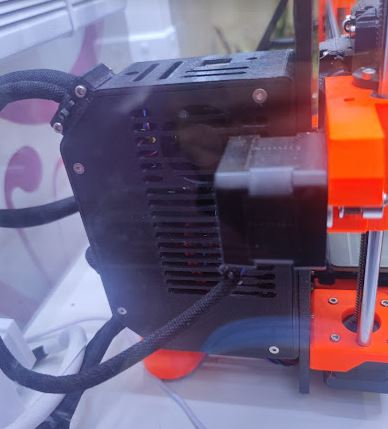

Mi recinto Lack 645 mm : Modificación caja electrónica EINSY prusa MK3S+

Hola de nuevo. Una vez sacada fuera de mi recinto Lack de 645 mm la PSU de mi prusa me dispuse a proteger también la placa electrónica de la alta temperatura que se podría conseguir dentro de mi nuevo cerramiento. Para ello me puse a buscar algún modelo que fuera más grande que la caja original y me encontré con el modelo de Boogie. ¡ Fenomenal modelo!. Pero de nuevo no me convencía del todo con la idea que yo quería así que lo modifique a mi gusto. Principalmente cree una caja basándome en su modelo , pero más ventilada y que permite una mejor distribución de los cables en su interior. Para favorecer el flujo de aire diseñé la colocación de un ventilador de 40x40x10 mm de 5v en la tapa orientado hacia la placa Rambo. De igual forma , en la parte posterior de la placa Rambo dibujé el mismo diseño que tiene la caja original preparado para la colocación de una futura Rasperry y que además permite una gran ventilación adicional. La sujeción lateral de la nueva caja se hace con los tornillos de la original. La tapa tiene también preparado un rebaje para colocar si se desea un interruptor (10x22mm) para controlar el ventilador. Yo no lo he usado de momento ya que inicialmente intenté alimentar el ventilador directamente desde la placa Rambo pero no fui capaz de conseguirlo ya que cuando lo conectaba mi impresora me daba error continuamente. Finalmente, para controlar el ventilador elejí colocar un interruptor en el lateral de una caja electrónica adicional, que coloque en la parte trasera derecha de mi recinto, en el hueco del medio. Todo esto te lo mostraré en otra publicación, Todas las piezas están impresas en PETG negro, con un 10% de relleno giroide mínimo. MATERIALES NECESARIOS 6 tuercas rectangulares de M3 : 4 para la tapa de la caja y 2 para los tornillos de sujeción de los cables superiores de la caja. 📷 Image redacted — claim this model to add your own media 4 tornillos de cabeza avellanada M3 x 16 mm para fijar la tapa a la caja: 📷 Image redacted — claim this model to add your own media 2 tornillos con cabeza allen M3 x 40 mm para sujetar los cables superiores exteriores de la caja: 📷 Image redacted — claim this model to add your own media 1 ventilador 40 x 40 x 10 mm de 5v 📷 Image redacted — claim this model to add your own media 4 insertos roscados M3 x 3 mm para colocar en la tapa , para luego poder fijar el ventilador 📷 Image redacted — claim this model to add your own media 4 tornillos de cabeza avellanada M3 x 12 mm para sujetar el ventilador en la tapa. El ventilador se coloca por la parte interior de la tapa, no se ve desde el exterior. 📷 Image redacted — claim this model to add your own media bridas de plástico de 3 x 100 mm para sujetar cables 📷 Image redacted — claim this model to add your own media Espero que te guste y si es asi dale al like. Cualquier duda no dudes en consultar. Salud y buena impresión !!!!!!!
