MT3608 Box mit Tp4056 Batteriebox für Diy Projekte

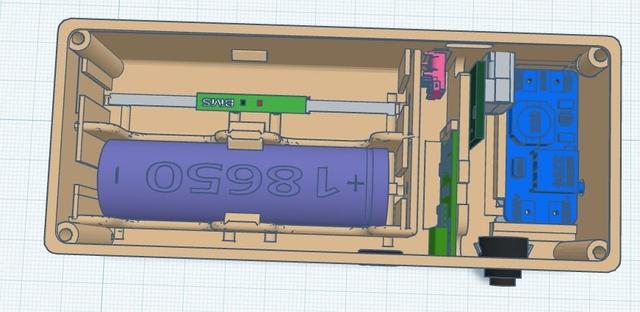

MT3608 Box mit Tp4056 Praktische und kompakte Batteriebox für DIY Projekte Diese Box enthält einen Step Up/Down Regler für eure eigene Projekte man kann damit zuverlässig einen ESP versorgen und weiter Projekte die damit zusammen hängen versorgen. Ich habe einen MT3608 Boost genommen da er die Spannung von 2 -24 Eingang und 3-28 Volt Ausgang regeln kann. In dem Gehäuse passen 2 x 18650 rein (sollten die selben mit gleicher Kapazität sein weil---> 1 x ein TP4056 dafür sorgt das die Ladung und Batterie Management damit erfolgt. Die Ideale Box für die Stromversorgung für mehrere Projekte da ich Diverse Anschlüsse montiert habe. Auch als Powerbox möglich. Eine Voltmeter Anzeige zum einstellen des Entnommenen Strom vom MT3608 ist vorhanden so kann man vor Ort die Volt so einstellen wie ihr VOLT ;o) Einen Ein und Aus Schalter (unten Rechts) für die gesamte Box Ab zu Schalten so das kein Ruhe Strom Verbraucht wird vom Wandler. 2 x Tast Schalter einen um die Batteriekapazität der Akkus zu sehen und ein weiterer um die Voltzahl ab zu lesen das diese nicht die ganze Zeit an ist. (Die Tast Schalter auf dem Bild sind nur Symbolisch diese müssen andere sein da die Abgebildeten zu lang sind und nicht in das Gehäuse passen.) Man kann noch zusätzlich 2 x 1S BMS 18650 21700 14500 2A Lade- und Entladeschutzplatine mit einbauen den Platz habe ich extra noch gelassen. Allerdings müsst ihr dann die Akkus anders Verkabeln --ACHTUNG! Ich übernehme keinerlei Haftung für die Funktion des Schaltplan und Anschlüsse! Ich bin Leihe und habe es nach eigenem ermessen Konstruiert! Ihr könnt mir gerne Schreiben und mich Korrigieren wenn ich etwas falsch gemacht habe dafür bin ich immer Dankbar MT3608 Box with TP4056: Practical and compact battery box for DIY projects This box contains a step-up/down regulator for your own projects. It can reliably power an ESP and other related projects. I chose an MT3608 Boost because it can regulate the input voltage from 2-24 volts and the output voltage from 3-28 volts. The housing accommodates two 18650 batteries (they should be the same type with the same capacity because...) One TP4056 handles charging and battery management. It's the ideal box for powering multiple projects, as I've included various connectors. It can also be used as a power box. A voltmeter display for adjusting the current drawn by the MT3608 is included, allowing you to set the voltage on-site. An on/off switch (bottom right) allows you to turn off the entire box, eliminating any standby power consumption from the converter. ... Two momentary switches: one to display the battery capacity and another to read the voltage so it's not constantly on. (The momentary switches in the picture are only for illustrative purposes; they must be different because the ones shown are too long and won't fit in the housing.) You can also install two 1S BMS (Battery Management System) 18650, 21700, or 14500 2A charge/discharge protection boards; I've left space for that. However, you'll then need to wire the batteries differently. --ATTENTION! I assume no liability whatsoever for the functionality of the circuit diagram and connections! I'm an amateur and designed it according to my own judgment! Feel free to write to me and correct me if I've done something wrong; I'm always grateful for that.
