Pièce de test

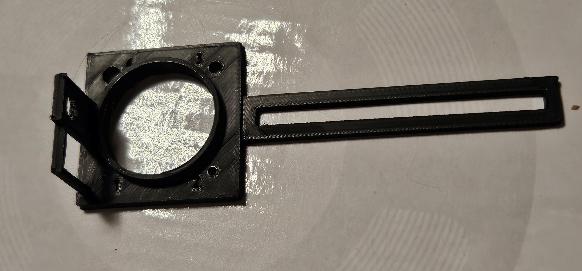

Cette pièce sert à contrôler et régler la calibration dimensionnelle d’une imprimante 3D. Elle regroupe différentes configurations que l’on retrouve fréquemment sur des pièces simples. Le réglage décrit permet d’ajuster les paramètres de l’imprimante sous Marlin. Attention : ne pas se lancer dans cette opération sans connaissances suffisantes. Je décline toute responsabilité en cas de mauvaise manipulation. J'ai mis 2 modèles stl : simple pour 1 axe et double pour 2 axes. Dimensions de la pièce : Carré : 35 x 35 mm Trou central : 25 mm Collerette : 27,4 mm Longueur totale : 100 mm Épaisseur de la base carrée : 3 mm Hauteur hors tout : 20 mm avec un trou de 6 mm et un pont. Comment procéder au réglage ? Imprimer la pièce. Vérifier les différentes cotes au pied à coulisse, en particulier la cote de 100 mm imprimée selon l’axe X. Exemple : la mesure au pied à coulisse indique 100,23 mm. Connecter Pronterface à l’imprimante et taper : M503 Repérer la ligne : echo: M92 X… Y… Z… E… (Les valeurs affichées peuvent être différentes de la capture.) Supposons que la valeur de X affichée après M92 soit X80.84. C’est elle qui a produit la mesure de 100,23 mm en X. Il faut donc la corriger. Calcul de la nouvelle valeur : nouvelle valeur = (cote théorique × valeur actuelle) / cote mesurée Pour l’exemple : 100 × 80.84 / 100.23 = 80.65 Entrer la valeur corrigée 80.65 dans Pronterface : M92 X80.65 puis M500 pour sauvegarder Taper à nouveau M503 pour vérifier que la valeur a bien été modifiée. Réimprimer la pièce et contrôler à nouveau la cote. Précaution : lors de la mesure, éviter de placer les becs du pied à coulisse sur des imperfections ou en biais, sous peine de fausser la mesure. Utiliser de préférence les bouts des becs du pied à coulisse.
