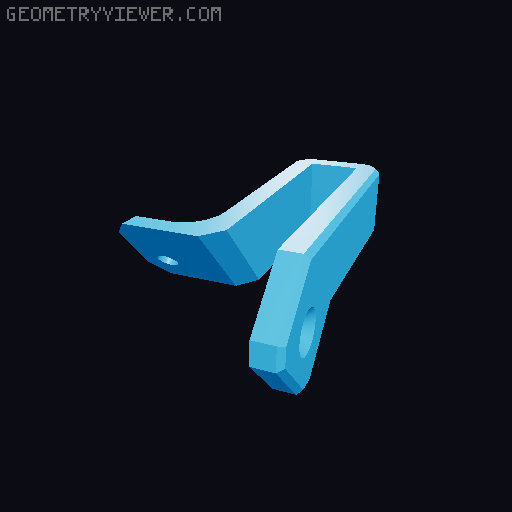

RepRack Remix - Stronger and simplified for 3D printing

(french available after the English description!) We loved the RepRack system when we discoverd it. A big thanks to the original creator! But as the Fusion360 project file was available (another big thanks!) we decided to adapt it to our needs. First we made the overall shape stronger, and increased the thickness to 1cm. We also replaced the fillet for a chamfer for the horizontal edges. Which gives a better result when 3D printing. We then simplified to part by removing the holes intended for the rod clamps needed if you intend to laser cut the hangers. We improved the slot for the tube locking screws to have the screw head recessed. Then the third pipe slot intended for direct printing was removed as we did not intend to use it. Finally we adapted the sizing of the pipe hole as well as the French cleat. The sizes from the original version were hard to find here in the EU. You'll also find holder parts allowing to secure the hangers to the French cleat with wood screws. You have a piece for the left, then center hanger, a dual width hanger if you chain multiple tubes, and to finish the right side. And finaly a small corner part intended as a finishing touch to join the dual width hanger nicely. Here are the materials you need per rack: At least 2 hangers. (RepRackHangerPrintable_LC.stl) Left and right hanger securing holder, as well as center/dual ones following your number of hangers.(Reprack_Holder_xxxx.stl) 20mm tubes of your desired lenght. We chose aluminium but wood or another material should work. Just be aware of the load depending of the length and number of hangers. In our case we have a hanger every 67.5cm, and a tube length of 135cm. 2x 18mm x 44mm wood pieces of your desired lenght. You need to cut a 45° angle in a corner to create a french cleat. => If you prefer directly using the 18mm x 44mm wood without cutting french cleats, we did provide a version adapted for this purpose. “RepRackHangerPrintable_LC_NoFrenchCleat.stl” Pay attention to secure everything with the securing holder if you use this version! While it should work well it makes things a bit more difficult to assemble. With the french cleats everything holds itself immediately to a certain degree. 📷 Image redacted — claim this model to add your own media Screws and plugs adapted to your wall and the load. 2x set screws per hanger, 3,5mm x 12mm (a pointy end helps biting the tubes). Tapered head wood screws 3,5mm x 16mm (2 per securing part) In our case, we have 3 racks of 2,7m. Enough to hold 120 1kg rolls. We thus used 18 hangers, 3 holder left/right/double/corner, 6 holder simple Printing settings: Do not use PLA!!! At least PETG or anything as strong and not suffering from load creep like ASA or ABS. For the hangers => We used PETG (Spectrum Glitter Stardust Blue) Layer height: 0.16mm (0.2mm should work as well) Perimeters: 7 Infill type: Cross Hatch (or Gyroid) Infill density: 20-25% Top shells: 7 Bottom shells: 6 For reference, in PETG a plate with two hangers uses 242g For the securing holders => We used ABS (Qidi Oderless ABS Silver) Layer height: 0.16mm (0.2mm should work as well) Perimeters: 4 Infill type: Cross Hatch (or Gyroid) Infill density: 35% Top shells: 7 Bottom shells: 6 Come have a look at our installation video here! _______________________________________ On a tout de suite aimé le système RepRack quand on l'a découvert. Un super merci au créateur d'origine! Mais comme le projet Fusion360 était disponible (un autre super merci!) on a décidé de l'adapter au poil à nos besoins. En premier nous avons modifié la forme globale pour la rendre plus solide, et nous avons augmenté l'épaisseur à 1cm. Nous avons aussi remplacé le filletage arrondi pour ajouter un chamfrein sur les angles horizontaux. Ca donne un meilleur résultat pour l'impression 3D. Ensuite on a simplifié la pièce en retirant les trous prévus pour les pièces de blocages si on découpe le RepRack au laser. Nous avons amélioré le trou pour la vis de blocage des tubes pour que la tête de vis soit cachée. L'emplacement pour le troisième tuyau qui sert à imprimer directement depuis le RepRack à aussi été retiré car nous n'en avons pas besoin. Finalement nous avons adapté la taille du trou pour les tubes ainsi que de l'encoche pour les taquets français. Les dimensions du modèle d'origine sont difficiles à trouver ici en Europe. Vous trouverez aussi des pièces d'attache nommées ‘holder’ permettant de fixer fermement les équerres ‘hanger’ aux taquets français. Il y a une pièce pour la gauche, ensuite pour l'équerre centrale ainsi que pour une double équerre si vous mettez plusieurs tubes en chaine, et enfin une pour la droite. Et pour finir il y a un coin permettant une belle finition pour maintenir les double équerres si vous en utilisez. Voici le matériel nécéssaire par Rack: Au moins deux équerres. (RepRackHangerPrintable_LC.stl) Pièces gauche et droite de fixation, ainsi que centrales et doubles en fonction du nombre d'équerres. (Reprack_Holder_xxxx.stl) Tubes de 20mm dans la longueur de votre choix. Nous avons choisis de l'aluminium mais du bois ou tout autre matériaux devrait marcher. Il faut prendre en compte le poids en fonction de la longueur et du nombre d'équerres. Dans notre cas nous avons une équerre tous les 67.5cmn et des tubes de 135cm. 2 lattes de bois de 18mm x 44mm dans la longueur désirée. Il faudra couper un coin à 45° pour obtenir un taquet français. => Si vous préférez directement utiliser les lattes de bois sans couper les taquets français, nous avons fourni un fichier adapté. "RepRackHangerPrintable_LC_NoFrenchCleat.stl”" Attention alors a tout bien fixer avec les pièces de fixation. C'est aussi un peu plus compliqué à monter. Avec les taquets français tout ‘tient’ tout de suite un minimum. 📷 Image redacted — claim this model to add your own media Vis et chevilles adaptées à votre mur et au poids prévu. 2x vis de blocage par équerre, de 3,5mm x 12mm (un bout pointu aide à bien ‘mordre’ et bloquer le tube) Vis à tête fraisée pour bois de 3,5mm x 16mm (2 par pièce de fixation ‘holder’) Dans notre cas, nous avons 3 étagères de 2,7 mètres. Suffisant pour 120 bobines de 1kg. Nous avons donc utilisé 18 équerres, 3 fixation gauche/droite/double/coin, 6 fixations simples Paramètres d'impression: N'utilisez pas de PLA!!! Au minimum du PETG ou autre chose de solide ne souffrant pas déformation sur stress, de l'ASA ou ABS serait OK également. Pour les équerres => Nous avons utilisé du PETG (Spectrum Glitter Stardust Blue) Hauteur de couche: 0.16mm (0.2mm serait également OK) Périmetres: 7 Type de remplissage: Cross Hatch (or Gyroid) Taux de remplissage: 20-25% Couches supérieures: 7 Couches inférieures: 6 Pour info, en PETG une plaque avec 2 équerres consomme 242g Pour les fixations => Nous avons utilisé de l'ABS (Qidi Oderless ABS Silver) Hauteur de couche:: 0.16mm (0.2mm should work as well) Périmetres: 4 Type de remplissage: Cross Hatch (or Gyroid) Taux de remplissage: 35% Couches supérieures: 7 Couches inférieures: 6 Regardez notre vidéo d'installation ici!
