Revopoint Dual-Axis Turntable 130mm Three Jaw Chuck mdkendall-Remix | Dreibackenfutter für Revopoint Zwei-Achsen Drehteller

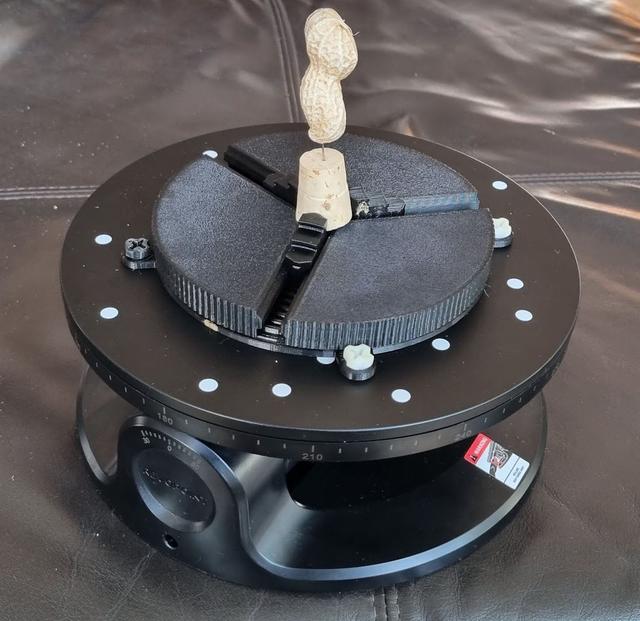

This is a remix of mdkendalls successful “2,5” Three Jaw Chuck" for mounting on a Revopoint dual-axis turntable. The chuck can be mounted on the turntable with M6x8 countersunk screws or with the screws developed by Whitehawk2000 . From mdkendall you will need the three jaws A , B and C and the circlip. The housing and scroll plate can be printed in STL orientation. Parts to print: 1x Housing (0.2-0.3 layer height, 15-20% infill, support in center, filename: Revopoint DATT Chuck Housing.stl) 1x Scroll Plate (0.2-0.3 layer height, 15-20% infill, support in center, filename: Revopoint DATT Chuck Scroll Plate.stl) from mdkendall : 3x Jaws A , B and C (0.2 layer height, 20% infill, filenames: Jaw_A.stl, Jaw_B.stl, Jaw_C.stl) 1x Circlip (0.2 layer height, 100% infill, filename: Circlip.stl) from Whitehawk2000 : 4x Screws (0.15 layer height, 100% infill, filename: SCANPLATE_SCREW.stl) or 4xM6x8 countersunk screws Note: mdkendall kindly shared his Fusion360 file so I could quickly and easily scale up his three jaw chuck. In the Fusion360 file uploaded here, you will still find mdkendalls unmodified original design as well as my 130mm case/turntable designs in two additional components. Post-Printing: I superglued the circlip to the housing, otherwise the leverage forces could quickly blow it off. I also lightly oiled the scroll plate spiral with silicone, which is great for smoothness. The mounting of the three jaws are described by mdkendall as follows: “ The three self-centering jaws are reversible to allow holding larger work pieces. To fit them in the normal orientation, as shown in the photos, insert them in to the slots in the order A-B-C. To fit them reversed, insert them in the order C-B-A. ” — I would be very happy if you have as much fun with the things as I do. — If you like 📷 Image redacted — claim this model to add your own media :-) Thank you very much! --- German description --- Das ist ein Remix von mdkendalls sehr gelungenem "2,5" Dreibackenfutter" für die Montage auf einem Revopoint Zwei-Achsen Drehteller. Das Futter kann auf dem Drehteller mit M6x8 Senkkopfschrauben oder mit den von Whitehawk2000 entwickelten Schrauben montiert werden. Von mdkendall braucht ihr die [drei Backen A , B und C sowie den Sicherungsring . Das Gehäuse und die Drehplatte können in STL-Ausrichtung gedruckt werden. Liste der nötigen Druckteile: 1x Gehäuse (0.2-0.3 Schichthöhe, 15-20% Infill, Support in der Mitte, Dateiname: Revopoint DATT Chuck Housing.stl) ) 1xDrehplatte (0.2-0.3 Schichthöhe, 15-20% Infill, Support in der Mitte, Dateiname: Revopoint DATT Chuck Scroll Plate.stl) von mdkendall : 3x Backen A , B und C (0.2 Schichthöhe, 20% Infill, Dateinamen: Jaw_A.stl, Jaw_B.stl, Jaw_C.stl) 1x Sicherungsring (0.2 Schichthöhe, 100% Infill, Dateiname: Circlip.stl) von Whitehawk2000 : 4x Schrauben (0.15 Schichthöhe, 100% Infill, Dateiname: SCANPLATE_SCREW.stl) oder 4xgängige M6x8 Senkkopfschrauben Remix-Notiz: mdkendall hat dankenswerterweise seine Fusion360-Datei zur Verfügung gestellt, so dass ich sein Dreibackenfutter schnell und einfach vergrößern konnte. In der hier hochgeladenen Fusion360-Datei findet ihr weiterhin mdkendalls unveränderte Originalkonstruktion sowie meine 130mm Gehäuse/Drehteller-Entwürfe in zwei zusätzlichen Komponenten. Nachbearbeitung/Hinweise: Den Sicherungsring habe ich mit Sekundenkleber an das Gehäuse geklebt, da die Hebelkräfte ihn sonst absprengen können. Außerdem habe ich den Spiralteller mit Silikon leicht geölt, was der Leichtgängigkeit sehr zuträglich ist. Die Montagemöglichkeiten der drei Backen beschreibt mdkendall so, dass die drei selbstzentrierenden Backen umkehrbar montiert werden können, um auch größere Teile zu halten. In Normalausrichtung (höchste Erhebung zeigt zur Mitte) werden sie in der Reihenfolge A-B-C eingesetzt. In umgekehrter Ausrichtung mit der höchsten Erhebung nach außen zeigend, werden sie in der Reihenfolge C-B-A eingesetzt.
