Support de comparateur à levier pour nivellement du plateau chauffant ARTILLERY X2

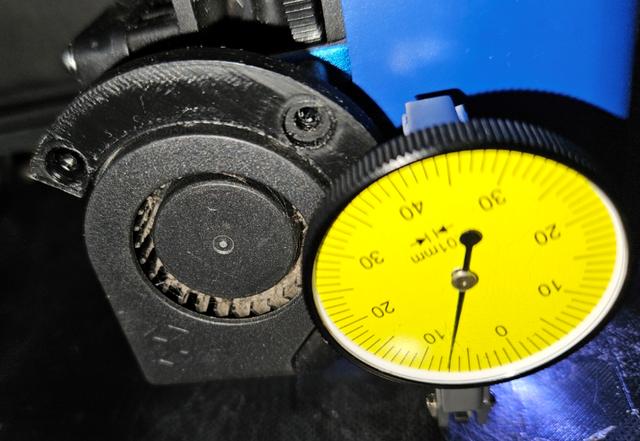

Ce support permet de fixer un comparateur à levier sur la tête de l'imprimante pour permettre de régler le nivellement mécanique du plateau avant d'effectuer le nivellement ABL. L'avantage du concept décrit ici est que l'on vient faire une mesure quasiment à l'aplomb du palpeur d'origine. Remarque : les mesures ne sont ni absolues ni significatives et se font uniquement par comparaison. Le support est prévu pour recevoir un comparateur low cost avec une embase de fixation de 8.5 mm, et se fixe sur le ventilateur de buse. Il faudra remplacer les vis d'origine M3x15 qui fixent le ventilateur par des vis M3x20. Après avoir taraudé le trou latéral du support, il faudra y visser une M3x15 récupérée pour serrer l'embase du comparateur dans son logement. Attention : lors du taraudage, le taraud viendra pousser un petit clapet qui protège le support du palpeur du contact avec le bout de la vis (on peut le voir sur une des photos). Ne pas l'enlever, sinon, la vis sera en contact avec le métal du comparateur et viendra le marquer. Matériel nécessaire : 2 x vis M3x20. Comment utiliser le comparateur ? Lancer pronterface et connecter à l'imprimante ; Faire les origines machine ; Mettre en place le comparateur ; Venir sur le coin gauche coté écran, juste au dessus de la vis de réglage du plateau et faire toucher le comparateur en descendant le Z ; Remonter le Z de 0.1 mm pour rattraper le jeu des vis ; 1-Régler le zéro du cadran de comparateur ; 2-Faire 200 mm vers la droite (X+), on place ainsi le point de mesure au dessus de la vis de réglage du plateau ; 3-Corriger l'écart avec la vis sous le plateau pour ramener l'aiguille du comparateur à zéro ; 4-Faire 200 mm vers l'arrière (Y-) ; 5-Corriger l'écart avec la vis sous le plateau pour ramener l'aiguille du comparateur à zéro ; 6-Faire 200 mm vers la gauche (X-) ; 7-Corriger l'écart avec la vis sous le plateau pour ramener l'aiguille du comparateur à zéro ; 8-Faire 200 mm vers l'avant (Y+) ; Contrôler que l'aiguille est toujours à zéro. Si ce n'est pas le cas, reprendre au point n°1. Une fois ce réglage fait, procéder au nivellement ABL
